• 一、產品概述：

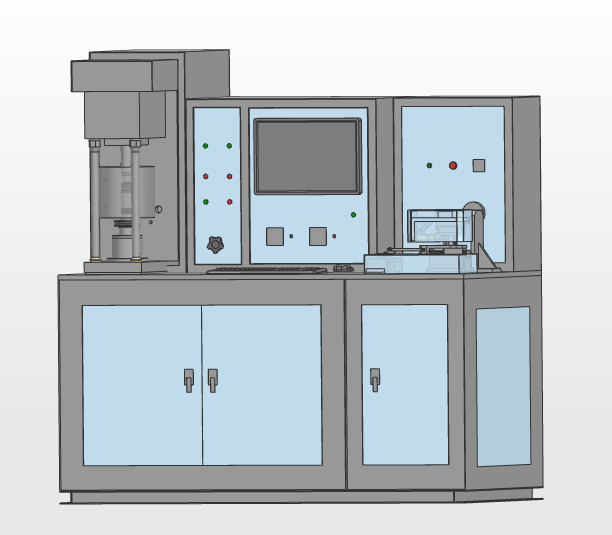

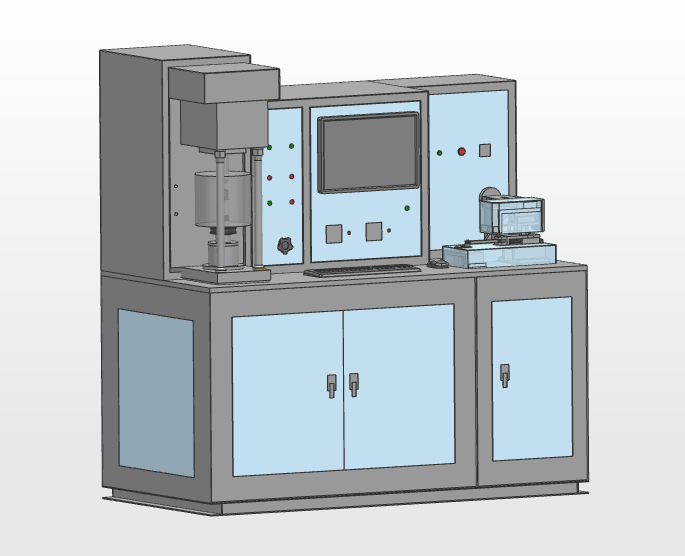

        DWM-3G多功能摩擦磨損試驗機分為高溫多功能旋轉摩擦模塊和小負荷往復摩擦磨損試驗?zāi)K兩種功能。本機獨特地將兩種功能集成為一臺儀器，涵蓋了兩種摩擦磨損試驗的運動型式，功能強大。是高校及科研院所檢測的理想設備。

  二、產品介紹：

  旋轉模塊是采用滑動摩擦的形式，在規定的試驗條件下用來評定工程塑料、粉末冶金、合金軸承等的使用性能，可在室溫~800℃條件下，在無油潤滑及浸油潤滑以及改變負荷、速度、時間、摩擦配偶材料、表面粗糙度、硬度等參數的各種情況下進行試驗?？捎糜跍y(cè)量材料溫升、摩擦系數等值。



        往復模塊采用獨特地杠桿式加載結構，應用在往復式摩擦試驗中。國際品牌FALEXPCSPLINT等公司，同樣采用類似杠桿式加載方式進行加載。工作平臺部分采用伺服電機控制安裝在高精度導軌上的工作臺，產生平穩左右橫向位移，從而實現試驗過程中試驗試樣的線性往復功能。往復位移最大40mm，往復速度可調。



        夾具采用試樣夾頭，夾具連接S型摩擦力傳感器，在試驗過程中采集測量摩擦力并顯示在電腦軟件對應欄目里。本機可實現加載力值、線性往復位移、往復速度全數字式可調整試驗，以便滿足客戶的不同試驗需要。



  本機運動電機均采用松下交流伺服電機及控制器，調速范圍寬，低速轉矩大，噪聲低。測量參數包括試驗力、摩擦力、試驗時間、主軸轉數，當任何一個參數超過預置值時，對應的報警燈亮，同時主軸停止轉動。所有試驗參數均可以在數顯裝置及計算機屏幕上顯示，記錄溫度-時間曲線、摩擦力-摩擦系數-時間、試驗力-時間曲線。

  三、技術參數：

  1、儀器用途及特點

  1.1應能用于常溫、高溫狀態下以滑動摩擦的形式端面、銷盤等試樣進行摩擦磨損性能和磨粒磨損性能的評定。

  1.2能評定各種金屬、工程塑料、陶瓷以及粉末冶金等新型材料的摩擦磨損性能，同時可測定各類密封材料的抗磨性及材料匹配特性，在變負荷、速度、摩擦副、及試驗環境溫度等各種參數情況下進行試驗，試樣采用端面與銷盤兩種形式。

  2、規格及技術參數

  2.1旋轉摩擦模塊技術參數

  1.試驗力范圍：60～3000N，試驗力精度：±1％

  2.最大摩擦力：500N，摩擦力精度：±1％

  3.摩擦力矩測量范圍：0-7.5Nm，自動顯示記錄值

  4.主軸轉速范圍：1～3000r/min，轉速測量精度±1r/min，松下伺服無級可調

  5.溫度測控范圍：室溫～800℃，溫度測控精度±2℃

  6.試驗介質：空氣、油、水、泥漿、磨料等，帶有不銹鋼泥漿罐，可任意實現磨粒磨損、加沙泥漿、弱腐蝕性介質的環境試驗

  7.時間設定：1s～9999min

  8.摩擦副形式：圓形或方形試樣銷盤、高溫端面、止推圈試樣

  9.銷試樣尺寸mm：φ3、φ5、φ8、φ10、3×3、5×5、8×8、10×10

  2.2往復摩擦模塊技術參數

  1.試驗力范圍：0-60N，試驗力精度±1%

  2.摩擦力測量范圍：50N，摩擦力精度±1%

  3.摩擦副形式：O型圈-金屬板往復摩擦形式

  4.試驗力加載形式：砝碼加載

  5.往復位移振幅：10mm mmmm，可調

  6.往復最大行程：40mm

  7.往復試驗頻率：0.1-5Hz任意可調

  2.3整體參數要求

  1.主軸驅動采用交流伺服電機及控制系統控制，電機高速扭矩精度達到0.2%以上，可實現無級調速及所要求轉速范圍內的恒轉矩輸出，轉速控制精度高，可實現低速輸出。

  2.計算機及數據處理系統：使用嵌入式計算機、工業控制模塊及相應測控軟件，實現對整機及試驗過程的全程控制，軟件界面可視化，實時控制并顯示各種參數，自動記錄并顯示多種曲線，如摩擦系數-時間曲線、溫度-時間曲線、試驗力-時間曲線、轉速-時間曲線等。

  3.停機控制方式：手動/自動（時間、轉數、摩擦力矩等）

  4.設備軟件終生免費升級

  5.整機功率：≥ 3kW

  6.試驗機外形尺寸（長×寬×高） 約1700×870×1770mm

  7.試驗機凈重 880kg
