  一、產品概述：

        試驗臺主要用于汽車懸架系統及相關零部件的臺架耐久試驗。既可進行產品開發研究試驗，也可進行產品驗證與工藝試驗，試驗方法符合國家相關標準要求與企業標準要求，可對汽車懸架系統和汽車懸架關鍵零部件進行疲勞壽命動態力學性能試驗，也可對懸架系統與關鍵零部件進行道路譜模擬等特殊試驗。

       系統主要由試驗框架、兩只伺服直線作動器、一套恒壓伺服泵站、一套多通道液壓分油濾油蓄能模塊（簡稱分油器）、雙通道伺服控制器、試驗軟件、管路和附件等組成。

       兩只作動器共用一臺泵站，中間通過多通道液壓分油濾油蓄能模塊連接，伺服控制器分別控制不同的作動器，通過控制分油器上的各個通道的換向閥實現不同作動器的轉換。該試驗系統使用靈活，既可同時進行單通道試驗，也可以進行兩通道作動器的協調加載試驗，用戶可根據試驗需要配置試驗附具，進行各種結構件的加載試驗。




  二、產品制造和檢驗標準：


  1．GB/T 2611-2007 《試驗機通用技術要求》

  2 .Q/NGA G01001-2021掛車懸掛臺架試驗規范



  三、主要技術參數：

  序號	技術名稱	技術參數
  1	產品型號	CTS-MF200
  2	最大靜態試驗力	±100kN*2
  3	靜態力值示值精度	±0.5%
  4	最大動態試驗力	±100kN*2
  5	作動器最大振幅	±75mm
  6	示值精度	±1%FS
  7	試驗頻率范圍	0.01—50Hz
  8	主要試驗波形	正弦波、方波、三角波、斜波、組合波等
  9	控制方式	全自動位移、荷載控制，各模式之間可平滑切換
  10	垂向試驗空間	液壓自動調整
  11	恒壓伺服泵站規格	70L/min*2 （根據具體情況設計）
  12	電機功率	30kW*2

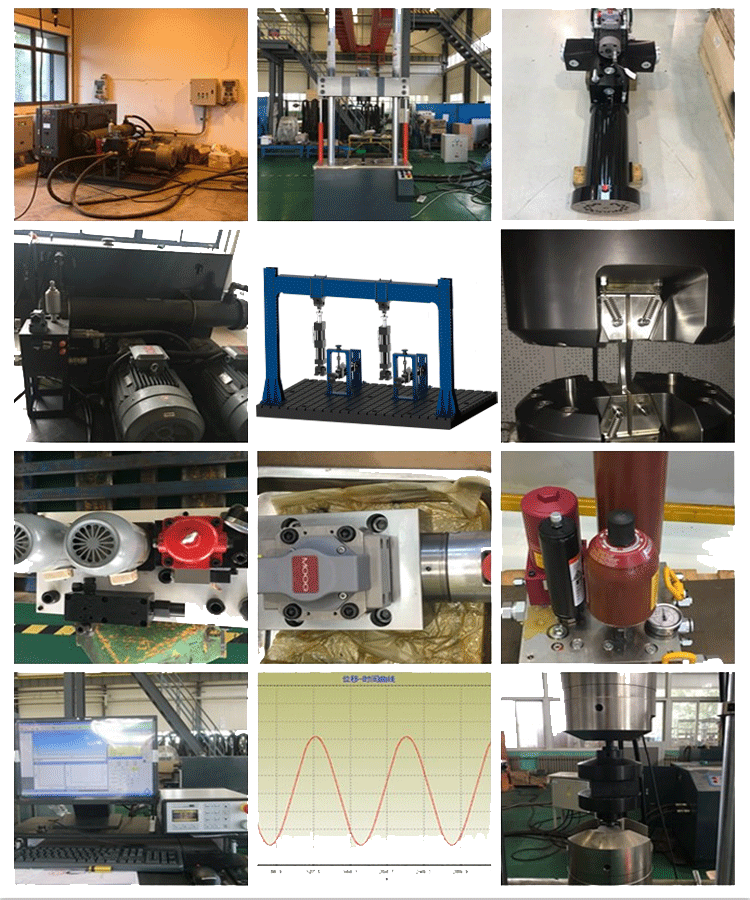

  系列產品圖
